故障注入系统

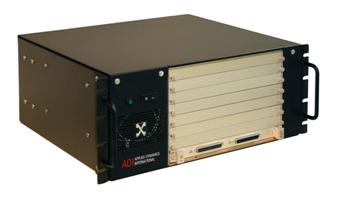

DIOS故障注入系统



ADI公司的故障注入系统FIU提供先进的解决方案,用来进行手动及自动的电子故障注入测试。故障注入系统合将一个高性能、自我包含的故障继电器系统与ADvantage Framework相结合。故障继电器系统使用DIOS(分布式I/O系统)结构,包含一个故障控制板卡、一个故障源板卡,和按照要求提供必要故障信号的故障板卡。故障注入系统能够将系统置入到一个真实的故障条件下(例如:损坏的传感器,负载短路等等)来测试响应。

1.什么是故障注入系统

在控制系统的开发过程中,对所有系统功能的设计和执行进行测试是至关重要的。安全关键控制系统需要增加一项额外的测试要求,那就是确保控制器能够合理的处置故障情况,对控制器处置故障状况进行的测试一般被称为故障注入测试。

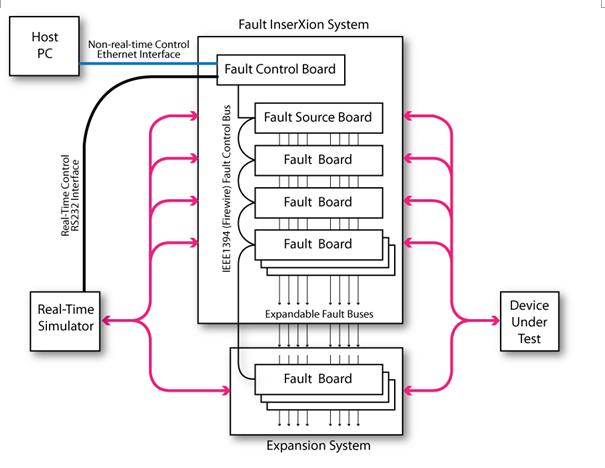

2.故障注入系统的基本结构

Fault InserXion是一种先进系统,用来执行人工或自动电子故障测试。Fault InserXion将 ADvantage Framework 仿真平台和高性能的故障继电器系统结合起来。故障注入系统采用DIOS (分布式I/O系统) 结构,一块故障控制板、一块故障源板、以及故障板来提供所需的故障通道。

3.ADI故障注入系统的特点

有效的故障注入测试需要有能力对电子控制单元进行可重复的故障状态注入。FIU和ADvantage紧密结合,共同提供故障测试的实时控制和自动化。FIU使用ADvantageSC开关控制软件,实时仿真过程中按照设定触发故障,可以达到微秒级的可重复精度。ADvantageSC被集成在ADvantageVI中,用来实现故障自动化和控制的功能。

4.主要功能特点:

  • 人工交互式和自动故障注入;自动故障注入通过仿真系统实施,人工故障通过上位机来实时。
  • 最多可以扩展124块故障板 (最多1488个故障通道);
  • 可以进行整个故障系统健康状态诊断、开关检查、板卡和保险丝故障检查等;
  • 故障总线过流保护;
  • FIU能处理强电或者弱电信号的故障注入;
  • 能够注入的硬故障包含:开路故障、信号对信号短路故障、信号对地短路故障、电阻性故障(选项)、振动等。
  • 每个通道都具备全功能的硬故障注入;
  • 软故障通常通过人工交互注入,可以实现信号老化、连接松动、白噪声等。
  • 微秒级重复性的故障注入;
  • DIOS 分布式FIU 能确保信号准确通过,不给信号施加意外的干扰和噪声。
  • 故障注入分大电流和小电流两种。大电流板支持最大10A的信号;小电流板支持不超过1A的信号。
